GPIO 的 8 大模式

1. 保护二极管（Production diode）

1. 上侧二极管（连接到 VDD） 当输入电压高于 VDD 时，该二极管导通，将多余的电流导向电源，防止高压损坏内部电路。

2. 下侧二极管（连接到 VSS/GND） 当输入电压低于 VSS（地）时，该二极管导通，将负电压钳位到地电平，防止负压冲击内部器件。

这两个二极管共同作用，为模拟或数字输入引脚提供 ESD 保护 和 电压钳位，确保输入信号在安全范围内。

但此结构只能抵御一瞬间的电压波动，若较长时间将较高的电压接入 I/O 口依旧会损坏芯片。

1.ESD(Electrostatic Discharge) 保护的全称是静电放电保护，它的目的是保护精密的集成电路芯片免受静电的破坏。 2.钳位电路的作用是：当输入电压试图超出规定的最大值或最小值时，它会立即动作，形成一个低阻抗通路，将多余的电压“泄放”掉或“吸收”掉，从而保护后级的精密电路。

2. GPIO 的 8 大模式

输入

• 输入浮空（Input floating）
• 输入上拉（Input pull-up）
• 输入下拉（Input-pull-down）
• 模拟输入（Analog）

输出

• 开漏输出（Output open-drain）
• 推挽输出（Output push-pull）
• 推挽复用输出（Alternate function push-pull）
• 开漏复用输出（Alternate function open-drain）

3. 推挽输出（Output push-pull）

推挽输出的核心思想是使用一对互补的开关（上方的P-MOS管和下方的N-MOS管），像一个推挽式开关一样工作。在任何时刻，只有一个晶体管导通，另一个则截止。这使得输出端可以直接被强制拉到高电平（VDD）或低电平（VSS），从而提供强大的驱动能力和快速的开关速度。

使用HAL_GPIO_WritePin(X, X, GPIO_PIN_SET)控制 I/O 口输出高电平。HAL_GPIO_WritePin(X, X, GPIO_PIN_SET)

3.1 输出高电平

• 控制信号：”Output control“ 逻辑会给出一个使 P-MOS导通、N-MOS截止 的信号。
• P-MOS管：导通，相当于一个闭合的开关。它将输出端与 VDD 电源连接起来。
• N-MOS管：截止，相当于一个断开的开关，与地隔离。
• 结果：输出引脚被 主动“推” 到高电平（接近VDD），能够向外部的负载提供电流。

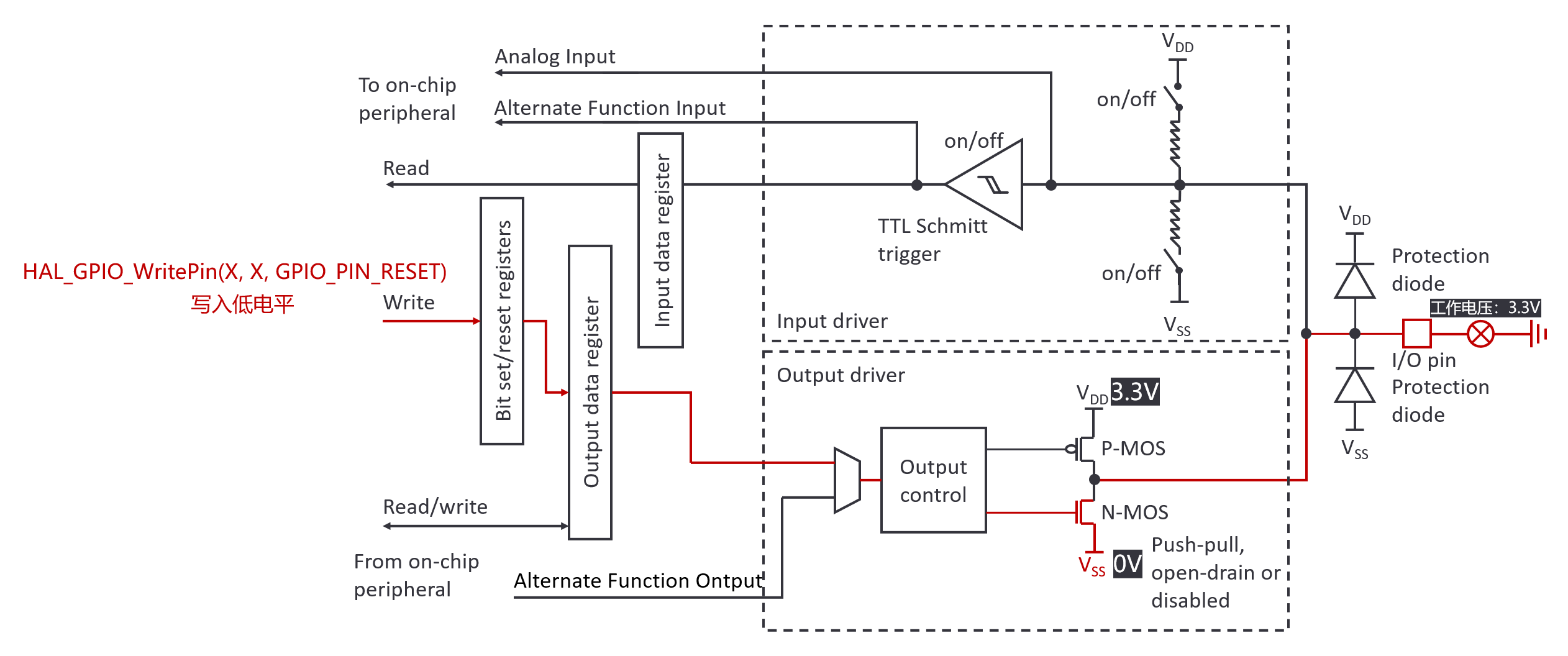

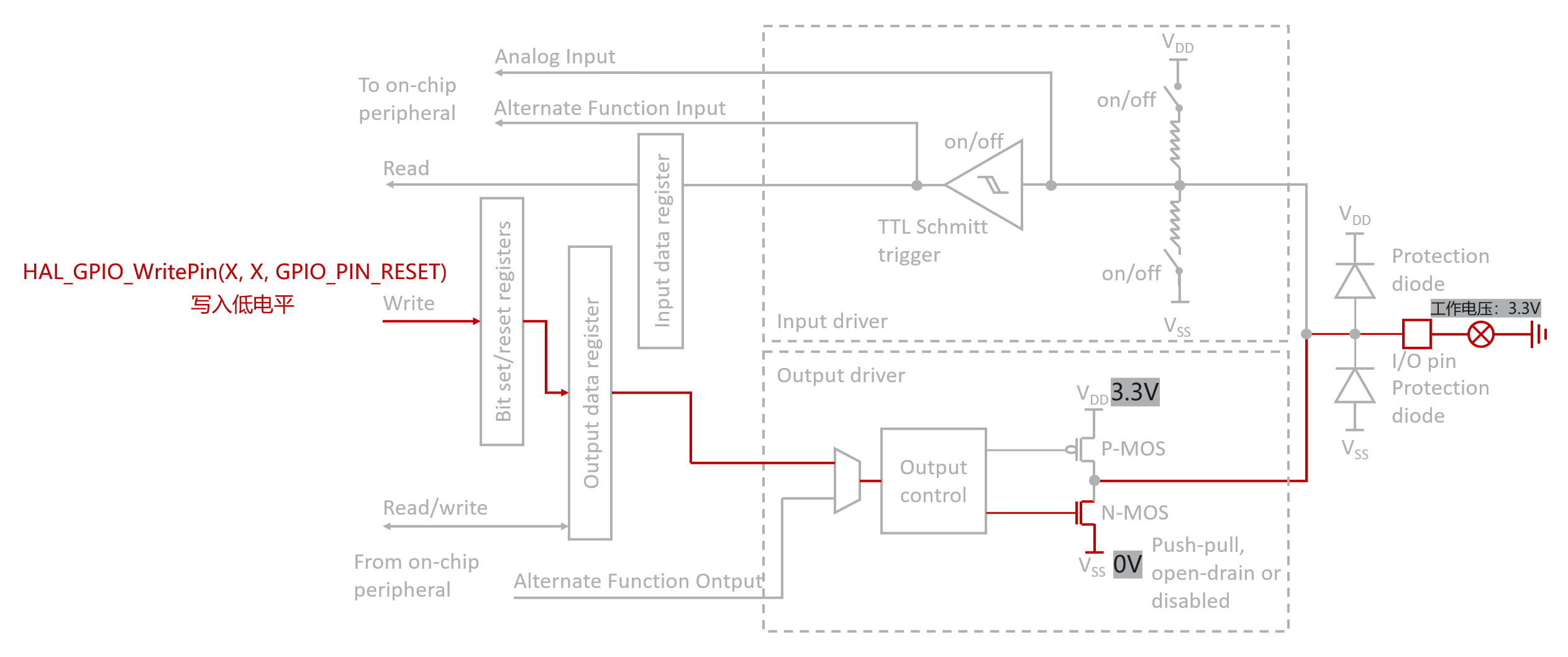

3.2 输出低电平

• 控制信号：”Output control“ 逻辑会给出一个使 P-MOS截止、N-MOS导通 的信号。
• P-MOS管：截止，相当于一个断开的开关，与电源隔离。
• N-MOS管：导通，相当于一个闭合的开关。它将输出端与 VSS 连接起来。
• 结果：输出引脚被 主动“拉” 到低电平（接近VSS），能够从外部的负载吸收电流。

3.3 关键特点与优势

1. 低阻抗输出：无论在输出高电平还是低电平时，输出端都通过一个低电阻的MOS管直接连接到电源或地。这带来了两大好处：
   • 强大的驱动能力：可以驱动较大的电流负载（例如点亮LED、驱动继电器等）。
   • 快速的边沿速度：由于输出阻抗低，可以快速地对连接的电容器件（如导线寄生电容）进行充放电，使得电压上升和下降的波形非常陡峭，适合高速数字信号。
2. 无悬空状态：推挽输出在任何时刻都有一个确定的电平（高或低），不存在高阻抗状态。这可以有效防止因输入端悬空而引入的噪声干扰。

推挽输出虽然性能强大，但确实存在一些固有的缺点，而这些缺点恰恰就是开漏输出存在的理由。

3.4 推挽输出结构的缺点

1. 无法兼容不同电压域 问题：推挽输出的高电平电压固定为芯片本身的VDD。如果芯片工作在3.3V，其输出高电平就是3.3V。它无法与一个需要5V逻辑高电平的设备直接通信。 原因：上方的P-MOS管只能将输出拉到自身的VDD，无法产生一个高于VDD的电压。

2. 不能“线与”连接 问题：多个推挽输出引脚绝对不能直接连接在一起并试图输出不同的电平。 原因：如果一个输出试图驱动高电平（P-MOS导通，连接到VDD），而另一个输出试图驱动低电平（N-MOS导通，连接到GND），就会在电源（VDD）和地（GND）之间形成一个低阻抗路径，导致巨大的短路电流。这个电流足以损坏芯片。 图解：想象两个推挽输出直接相连：
   • 输出 A: P-MOS ON -> 连接到 VDD
   • 输出 B: N-MOS ON -> 连接到 GND
   • 结果：VDD → P-MOS → (连接点) → N-MOS → GND，形成电源到地的短路。
3. 总线冲突风险
   • 在双向数据总线（如I2C、单总线）上，如果多个设备都使用推挽输出，当一台设备正在输出而另一台设备意外启动输出时，极易发生上述的短路情况，导致系统故障。

4. 开漏输出（Output open-drain）

开漏输出只有下拉的N-MOS管，而没有上拉的P-MOS管。

4.1 开漏输出工作原理

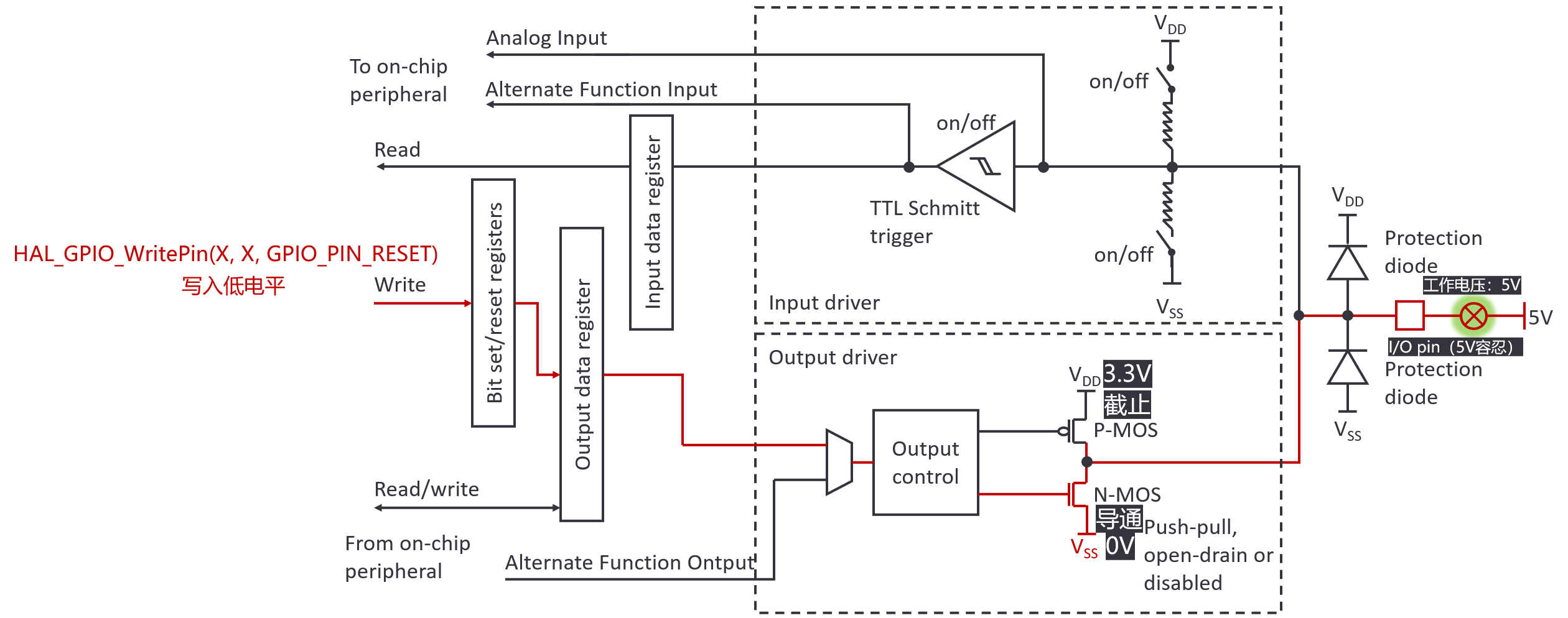

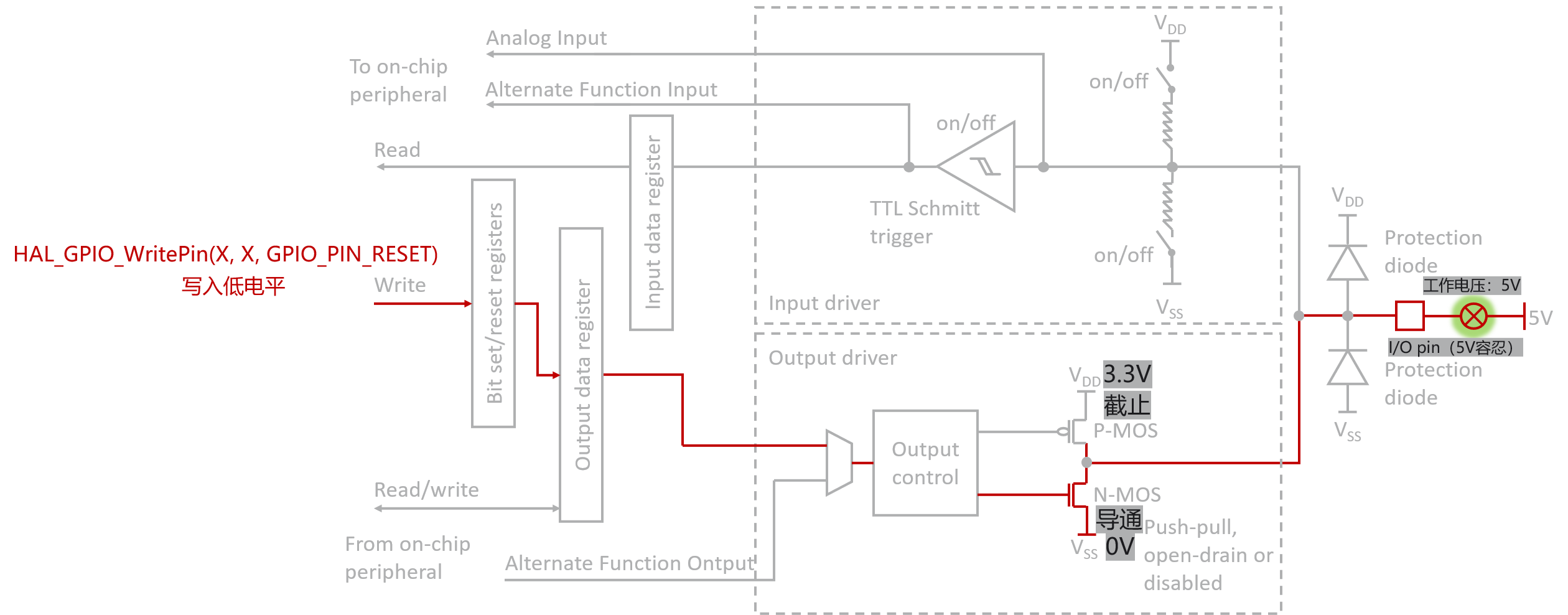

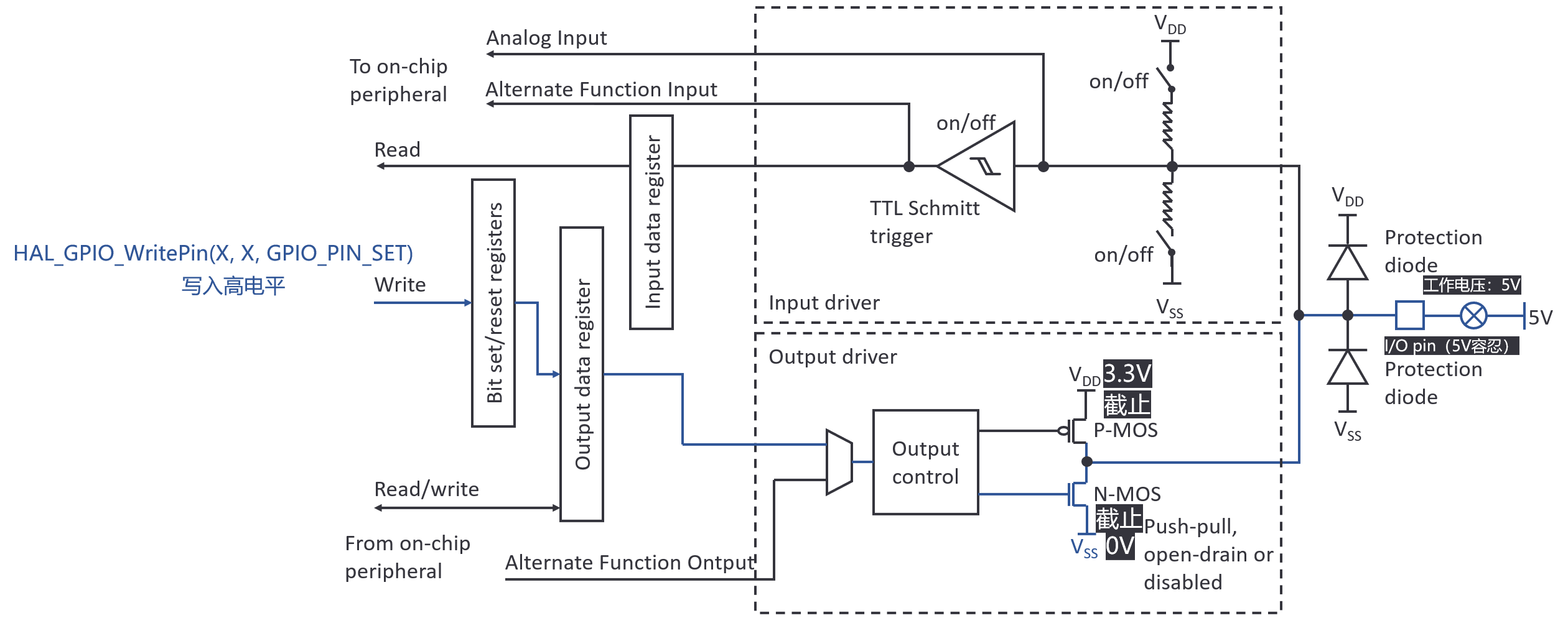

输出低电平：N-MOS导通，将输出线主动拉低到GND。

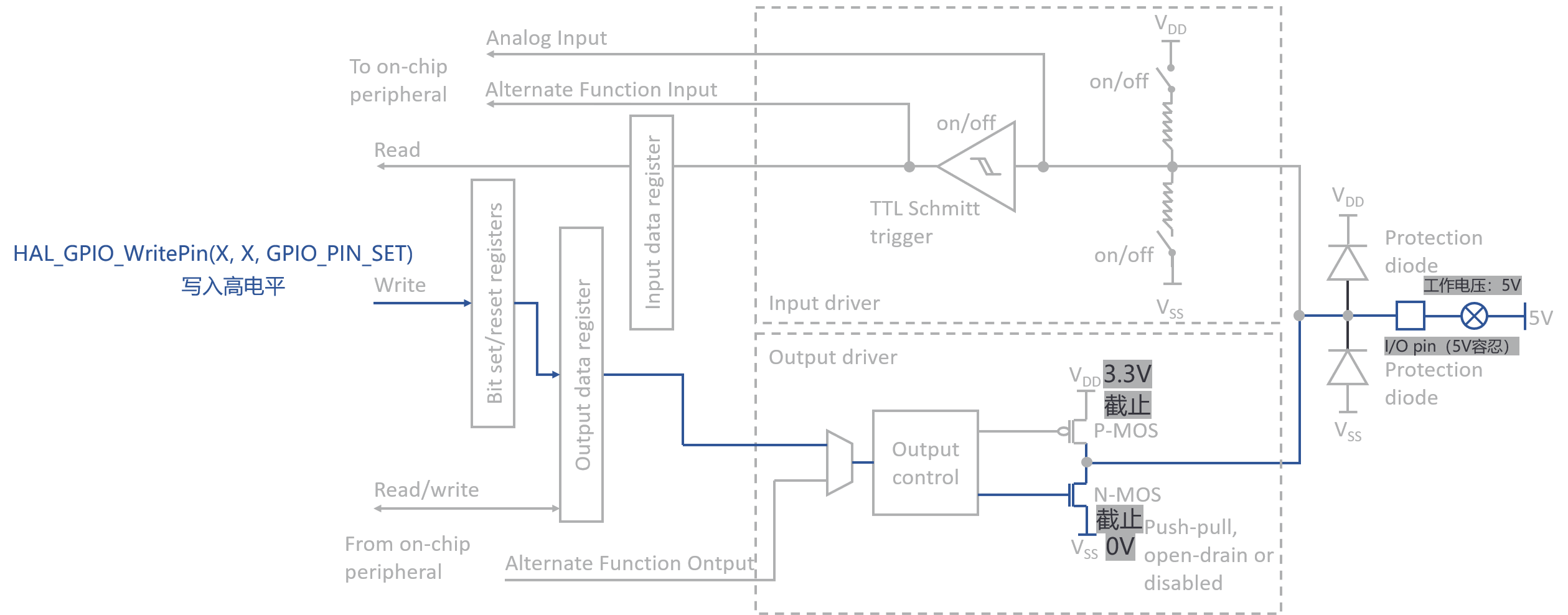

输出高电平：N-MOS截止，输出端处于高阻态（悬空）。此时，输出电平由外部电路决定。

开漏输出就像一个只能“关水”和“放水”的水龙头，但不能“造水”。 输出低电平 = 放水 打开阀门，把管子里的水（电压）放掉，水位（电压）降到零。

输出高电平 = 关水 只是关上阀门，停止放水。管子里的水从哪来？它自己不管！ 必须外接一个“供水系统”（上拉电阻+外部电源）来给管子注水，水位（电压）才能升上去。

为什么要这么设计？

因为它安全灵活。多个这样的“水龙头”可以接到同一根管子上，不会冲突。而且你可以接一个高压“供水系统”，轻松输出比芯片自身电压还高的信号。

4.2 开漏输出的优势（对应推挽的缺点）

1. 支持“线与”功能
   • 原理：多个开漏输出可以直接连接在一条线上（常称为“总线”）。每个输出只能主动将总线拉低，或者释放它（变为高阻态）。总线的高电平由一个共用的上拉电阻来建立。
   • 好处：任何一個输出都可以通过拉低总线来代表一个信号（例如“0”），而只有当所有输出都释放时，总线才被上拉电阻置为高电平（代表“1”）。这在协议中非常有用，例如用于仲裁（多个设备谁先拉低谁赢）或中断请求（任何设备拉低线都表示有中断）。
2. 轻松实现电平转换
   • 原理：由于输出高电平时引脚是悬空的，输出的实际高电平完全由外部上拉电阻所连接的电压（VDD_EXT）决定。
   • 好处：你可以将上拉电阻接到一个5V的电源上。那么，当输出释放时，总线电平就是5V。这样，一个工作在3.3V的芯片可以轻松地与一个需要5V输入信号的设备通信，完美解决了不同电压域器件互连的问题，且成本极低。
3. 减少短路风险
   • 在总线应用中，即使两个开漏输出同时操作（一个拉低，一个试图释放），也不会形成短路路径，因为释放的一方只是断开连接，不存在将线驱动到高电平的P-MOS管。

5. 推挽输出与开漏输出对比

开漏输出 牺牲了性能（尤其是上升沿速度和驱动强度），换来了总线功能、电平转换能力和安全性。在像 I2C、单总线(1-Wire)、SMBus 等通信协议中，开漏输出是必需且不可或缺的。

5.1 输出高电平

特性	推挽输出	开漏输出
工作原理	主动驱动。上方的P-MOS管导通，像“推”一样，将输出端直接连接到芯片的VDD电源上。	被动释放。下方的N-MOS管截止，输出端悬空。
电流方向	芯片主动向外输出电流。	芯片不输出电流，输出引脚呈高阻态。
最终电压	固定为芯片的自身VDD（如3.3V）。	由外部上拉电阻所连接的电源电压 VDD_EXT 决定（可以是3.3V、5V等）。
比喻	自己用力把开关推到“开”的位置。	自己松手，靠外部的弹簧把开关拉到“开”的位置。

5.2 输出低电平

特性	推挽输出	开漏输出
工作原理	主动驱动。下方的N-MOS管导通，像“拉”一样，将输出端直接连接到芯片的GND上。	主动驱动。下方的N-MOS管导通，将输出端连接到芯片的GND上。
电流方向	外部电流流入引脚，被芯片吸收到地。	外部电流流入引脚，被芯片吸收到地。
最终电压	被强力拉低到接近0V。	被强力拉低到接近0V。
比喻	自己用力把开关拉到“关”的位置。	自己用力把开关拉到“关”的位置。

5.3 结论

1. 输出低电平时，推挽和开漏的行为几乎完全相同：都是主动地、强力地将输出拉至GND。
2. 关键区别在于输出高电平：
   • 推挽是 “我给” ，我主动给你一个我的VDD。
   • 开漏是 “我不要” ，我放弃控制，电平多高由外部决定。

这个根本区别导致了它们在“线与”和“电平转换”能力上的巨大差异。

6. 什么是“复用功能”？

“复用”指的是GPIO引脚除了可以作为普通的通用输入/输出（由用户程序直接控制高低电平）之外，还可以被直接连接到片上的专用外设（如UART、SPI、I2C、定时器等）。

当引脚作为通用输出时，其输出信号来源于一个叫做 “输出数据寄存器” 的地方，CPU写这个寄存器来控制引脚电平。

而当引脚配置为 “复用输出” 时，其输出信号的来源就变了，它直接来自于片上的外设硬件。

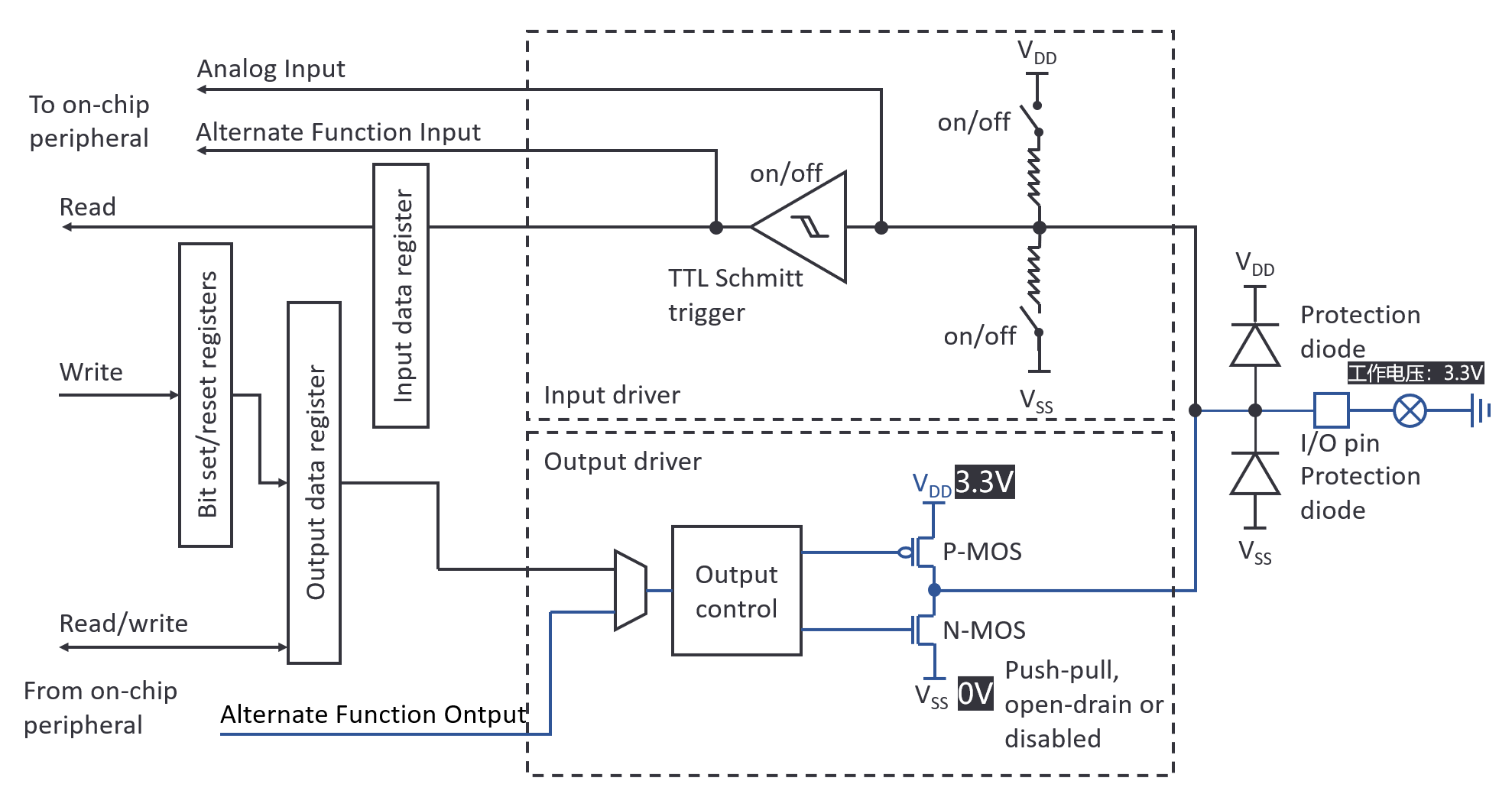

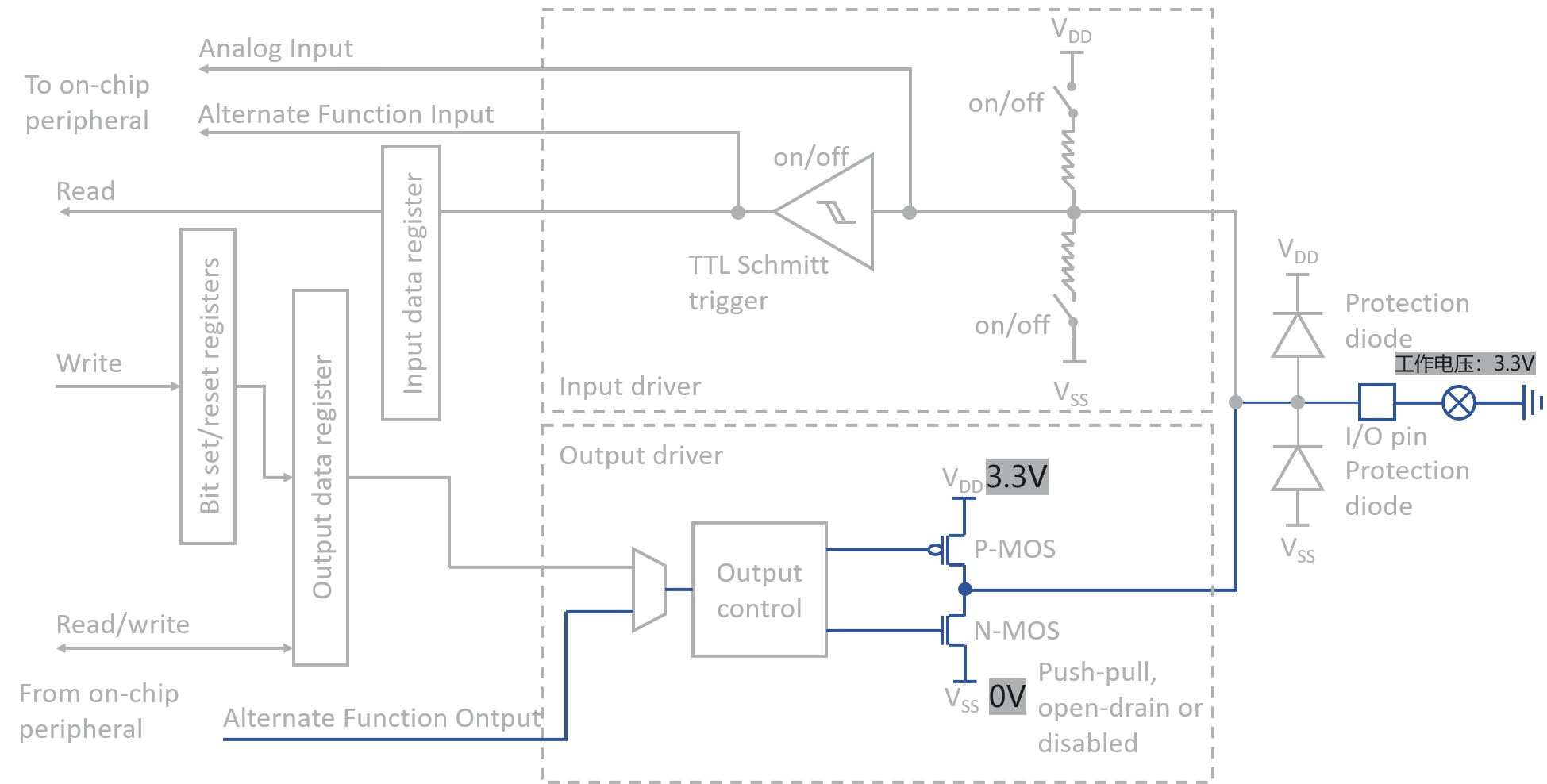

7. 推挽复用输出

• 信号来源：来自片上外设（如图中的“From on-chip peripheral”）。
• 输出结构：与标准推挽输出完全相同，包含P-MOS和N-MOS组成的图腾柱。
• 工作方式：
  • 外设硬件（如SPI的时钟线SCK）会根据其协议和配置，自动地、高速地控制P-MOS和N-MOS的导通与截止，从而在引脚上产生精确的波形。
  • 它依然主动驱动高电平和低电平。
• 典型应用：所有需要强驱动、高速且不会发生总线冲突的数字外设。
  • SPI 的 SCK、MOSI、CS 引脚
  • USART 的 TX 引脚
  • SDIO 接口
  • 定时器的PWM输出通道

关键：在这些应用中，通信是点对点的，一个输出只驱动一个（或少数几个）输入，不存在多个主设备同时驱动一条线的情况，因此可以使用高性能的推挽结构。

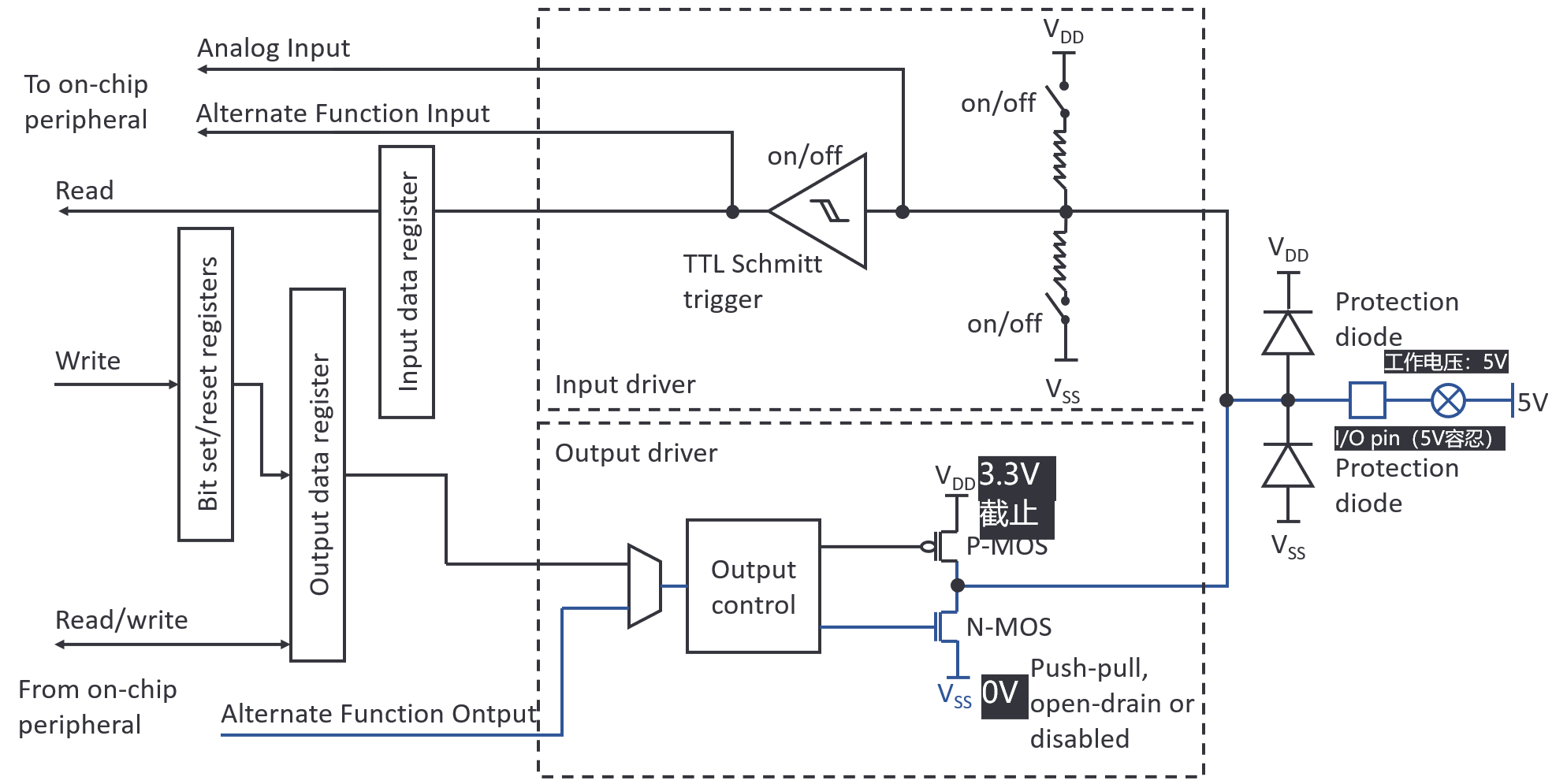

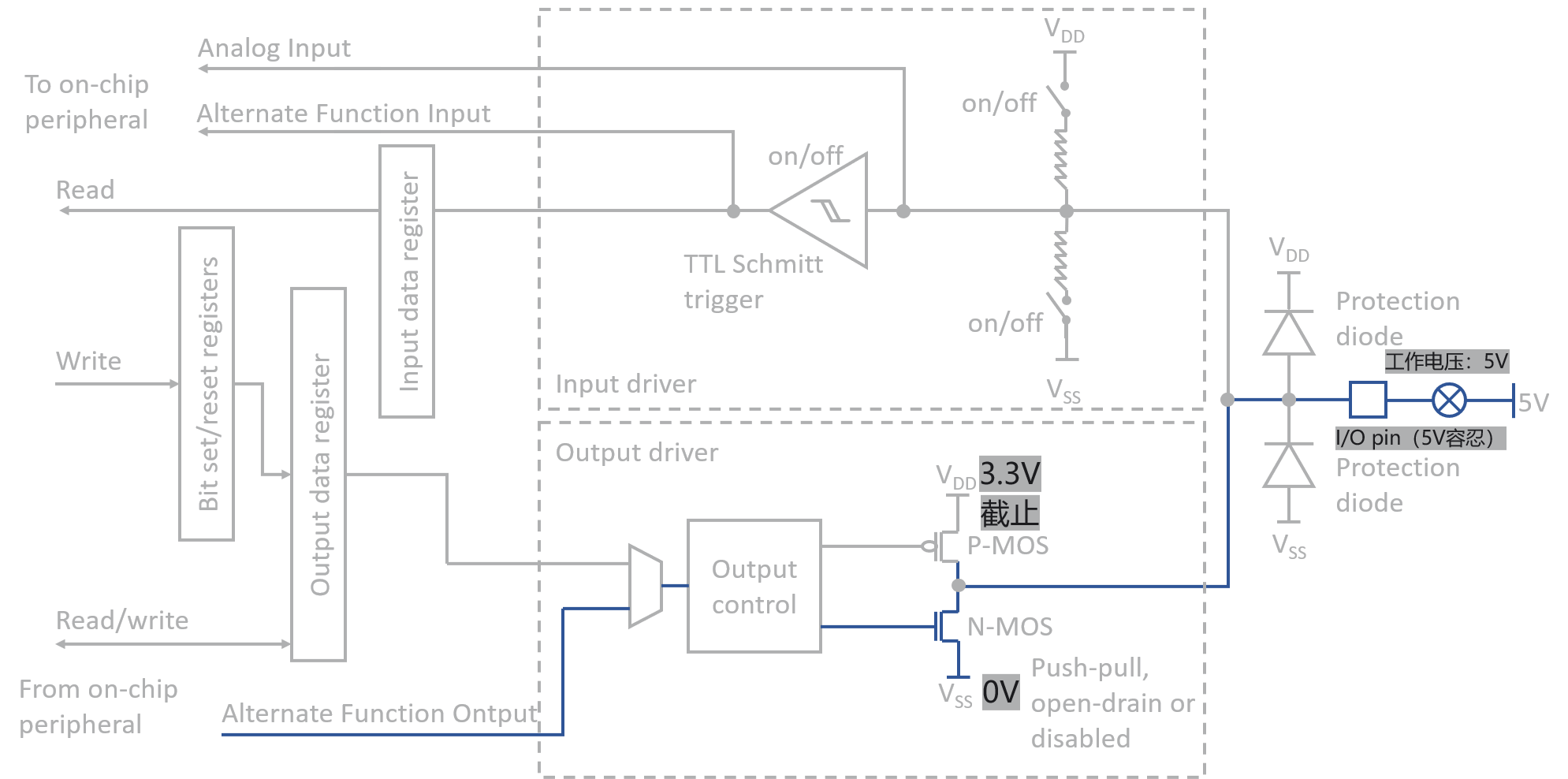

8. 开漏复用输出

• 信号来源：同样来自片上外设。
• 输出结构：与标准开漏输出完全相同，只有下拉的N-MOS，没有上拉的P-MOS。
• 工作方式：
  • 外设硬件通过控制N-MOS的导通与截止，来主动拉低或被动释放输出线。
  • 输出高电平依然需要外部上拉电阻。
• 典型应用：所有需要 “线与”功能、电平转换或多主设备的总线协议。
  • I2C 的 SDA 和 SCL 引脚（这是最经典的例子）
  • SMBus
  • 某些情况下的 CAN 总线

关键：在I2C总线上，可以有多个主设备（Master），它们的SDA和SCL引脚都必须配置为开漏模式。这样，任何一个设备都可以通过拉低总线来发送信号，而不会因为另一个设备同时输出高电平而造成短路。总线上的电平由上拉电阻决定，轻松实现了不同电压设备间的通信。

9. 推挽复用输出与开漏复用输出对比

模式	信号来源	输出结构	核心应用场景
推挽复用输出	片上外设硬件	推挽	高速、点对点、无需线与的通信（SPI, UART-TX, PWM）
开漏复用输出	片上外设硬件	开漏	多主设备、支持线与、需电平转换的总线（I2C, SMBus）

简单来说： “复用输出”决定了 “谁” 来控制引脚（是CPU还是硬件外设），而“推挽/开漏”决定了引脚 “如何” 输出电平（是主动推拉还是只拉不推）。这两者组合，就构成了GPIO最常用的四种输出模式，以应对不同的应用场景。

10. 上拉输入（Input pull-up）

上拉输入 是一种GPIO的配置模式，专门用于读取外部数字信号的状态。它的核心特点是：在芯片内部，通过一个电阻连接到电源（VDD），从而在引脚没有外部驱动时，为其提供一个默认的高电平。

这对应于 “TTL Schmitt trigger”输入路径，并结合了一个内部的上拉元件（通常是一个MOS管实现的电阻）。

10.1 工作原理与电流路径

分两种情况：当外部为高电平或悬空时、当外部为低电平时。

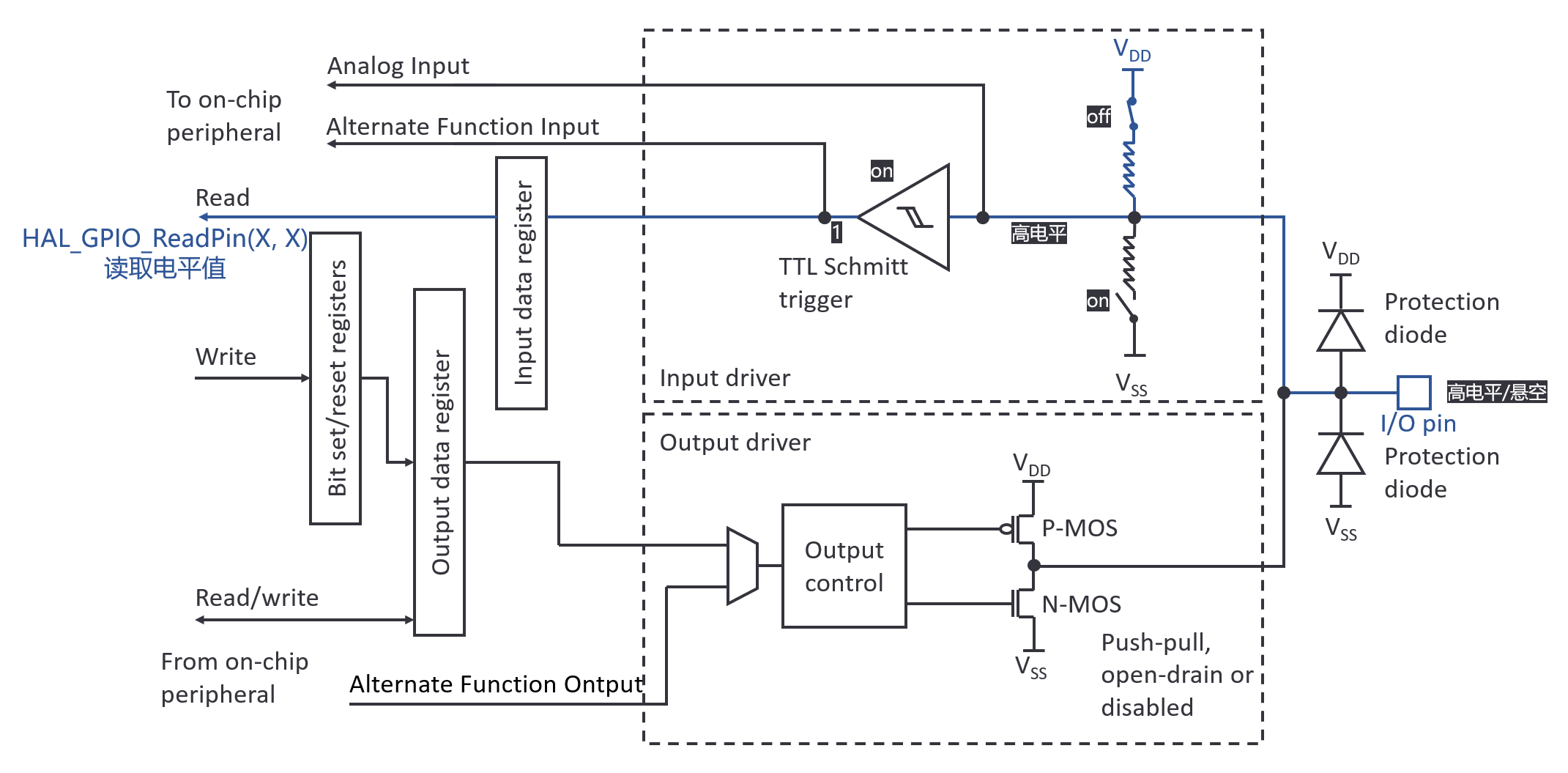

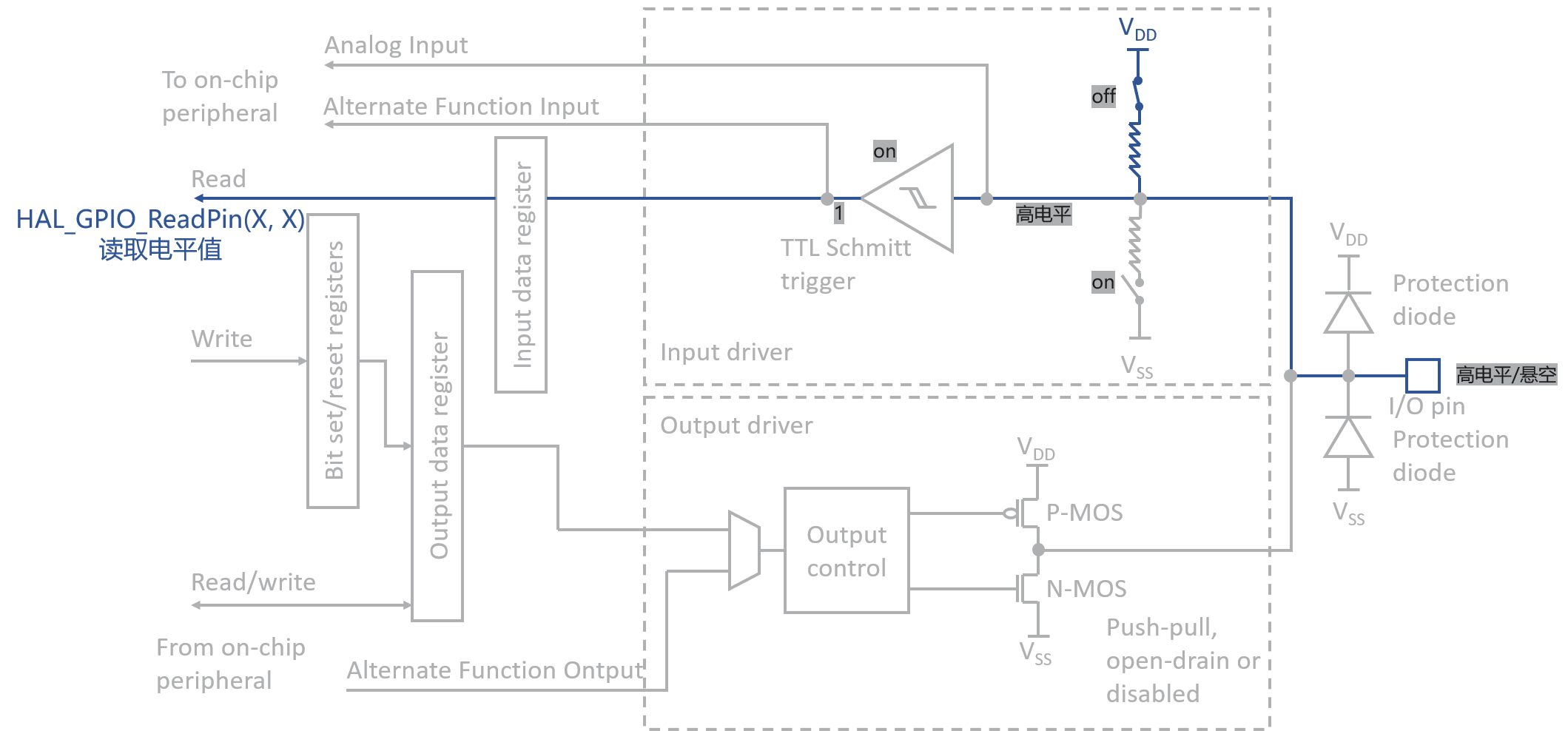

10.1.1 当外部为高电平或悬空时

• 内部状态：内部上拉电阻（例如40kΩ）连接到VDD。由于外部没有强驱动，电流路径非常微弱。
• 引脚电压：上拉电阻将引脚电压拉至接近VDD（例如3.3V）。
• 施密特触发器：检测到输入电压高于其上门限电压（V_T+），因此输出一个数字逻辑 ‘1’ 给内部数据寄存器。
• 电流情况：此时几乎没有电流流动（只有极微弱的泄漏电流）。引脚处于高阻态，功耗极低。
• 读取操作：当CPU读取该引脚的“输入数据寄存器”时，会得到 ‘1’。

简单说：外部不干预，内部电阻把引脚“默认”拉高，读到的就是1。

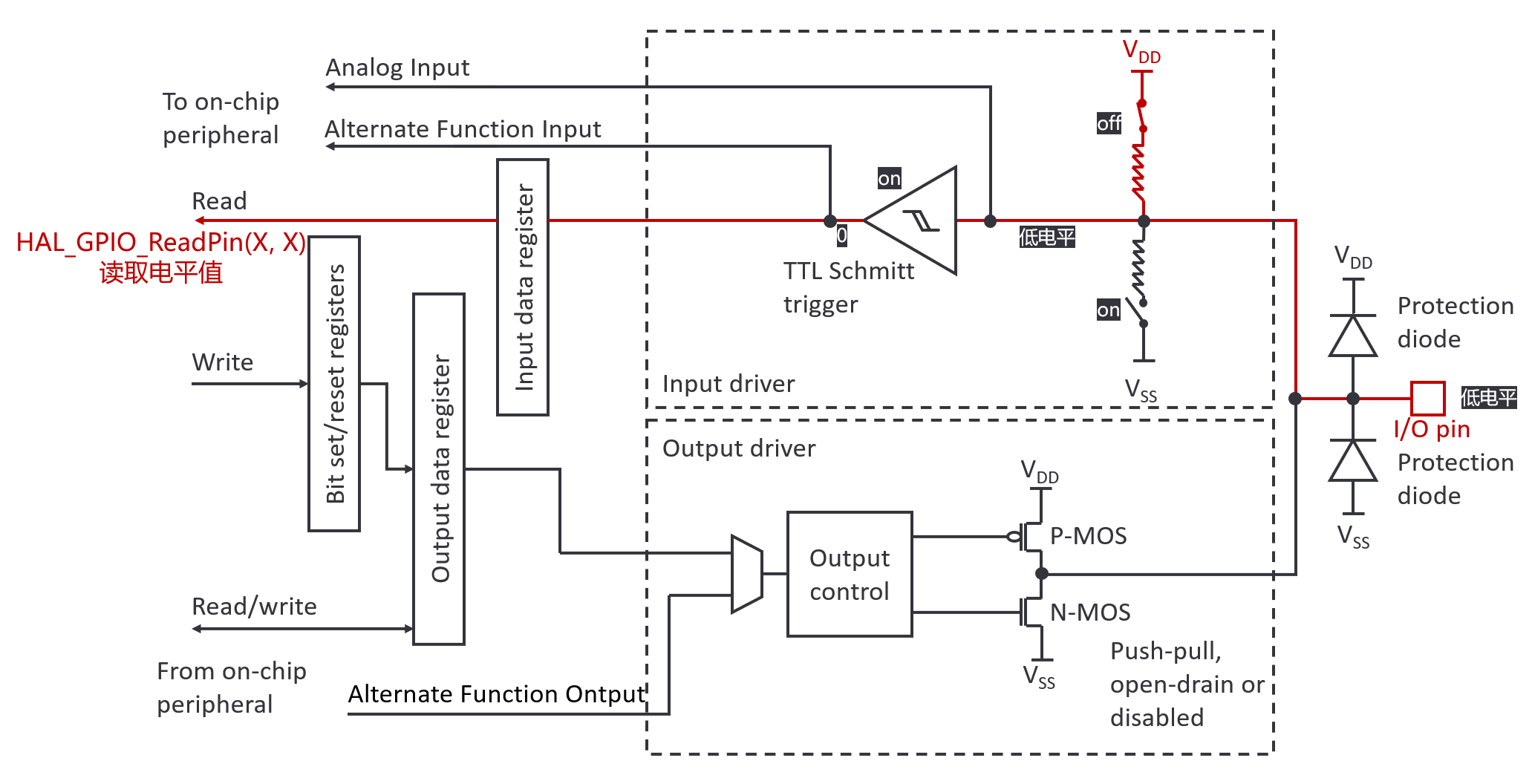

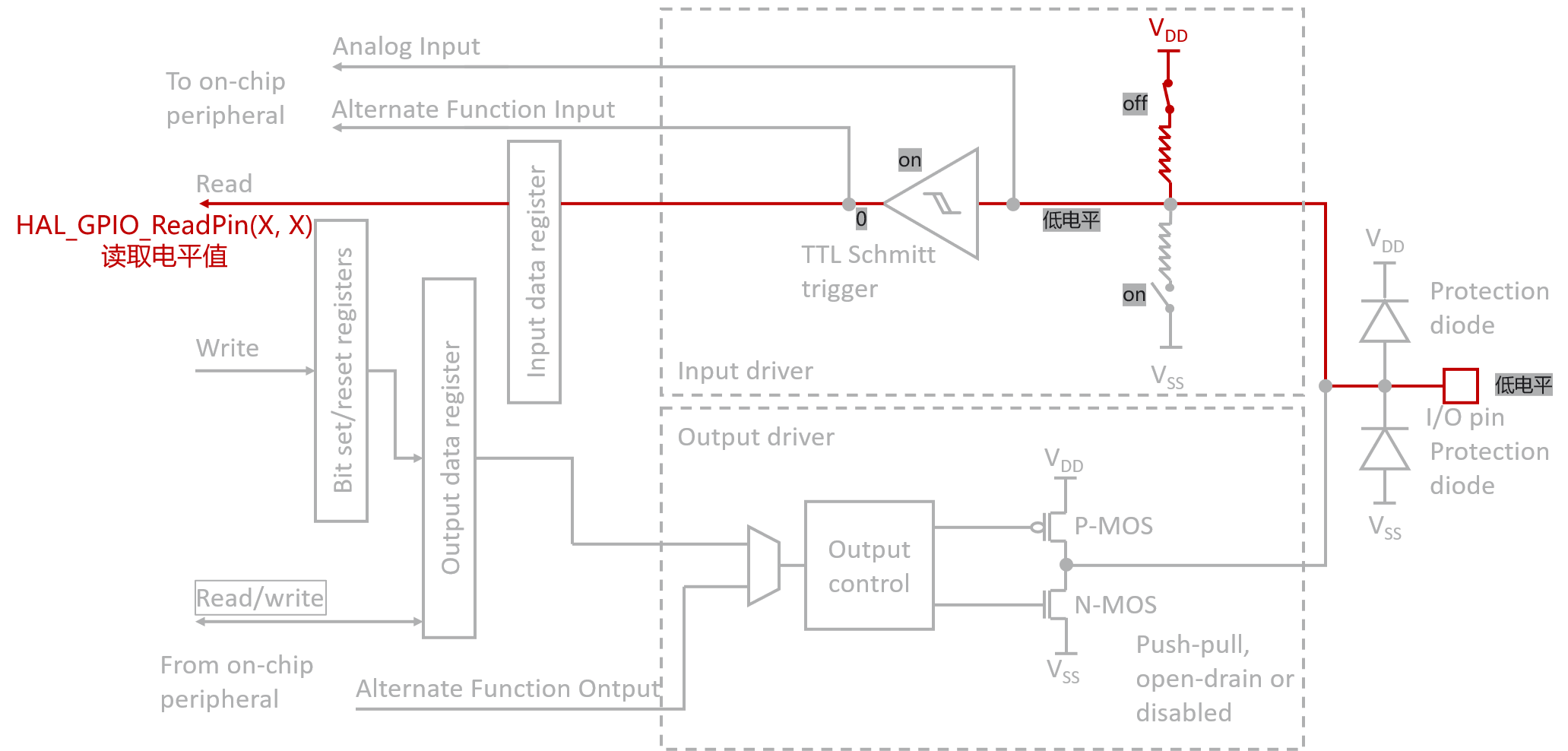

10.1.2 当外部为低电平时

• 内部状态：外部电路（如按钮、晶体管等）将引脚强制连接到GND（地）。
• 电流路径：此时会形成一个明确的电流路径：VDD → 内部上拉电阻 → 引脚 → 外部电路 → GND。
• 引脚电压：由于外部是低阻抗的GND，根据欧姆定律（V = I * R），引脚电压被强行拉低到接近0V。
• 施密特触发器：检测到输入电压低于其下门限电压（V_T-），因此输出一个数字逻辑 ‘0’ 给内部数据寄存器。
• 电流情况：此时有持续的电流从VDD流出，经过上拉电阻，最终流入GND。这个电流被称为 “灌电流”。设计时需确保此电流在安全范围内（通常很小，如0.1mA）。
• 读取操作：当CPU读取该引脚的“输入数据寄存器”时，会得到 ‘0’。

简单说：外部强力拉低，电流从芯片内部VDD“流经”电阻，“灌入”外部GND，引脚被拉低，读到的就是0。

10.2 弹簧开关

把上拉输入模式想象成一个带有弹簧的按钮：

• 内部上拉电阻 = 弹簧。它总是试图把按钮推回到“断开（高电平）”的位置。
• 引脚 = 按钮的触点。
• 读取逻辑‘1’ = 检测到按钮处于断开状态（默认状态，弹簧起作用）。
• 读取逻辑‘0’ = 检测到按钮被按下（外部力量克服了弹簧力，将触点与GND接通）。

如果没有这个弹簧（上拉电阻），当按钮断开时，触点的电平是悬空、不确定的，极易受到外界噪声干扰，导致读取值在0和1之间随机跳动。上拉电阻确保了有一个确定的默认状态。

10.3 为什么需要上拉输入？

1. 确定默认状态：确保在输入信号悬空（如按键未按下、传感器未连接）时，微控制器能读取到一个稳定、已知的逻辑状态（通常是高电平），防止因引脚浮空引入噪声而导致逻辑错误。
2. 用于按键检测：这是最经典的应用。按键一端接GND，另一端接配置为上拉输入的GPIO。按键未按下时，读到1；按键按下时，读到0。
3. 与开漏输出设备配合：例如，与I2C设备通信时，主机的SDA和SCL引脚在作为输入时，通常需要配置为上拉输入（或者直接使用内部上拉），以便总能在总线被释放时恢复到高电平。

10.4 总结

外部状态	内部动作	读取值
高电平/悬空	上拉电阻将引脚拉高	1
低电平	外部将引脚拉低，电流从VDD经上拉电阻“灌”到外部GND	0

上拉输入模式通过一个内部电阻提供了一个默认的高电平，从而为数字输入提供了一个稳定、无噪声的读取环境，是确保数字系统可靠性的关键配置之一。

在I/O引脚被配置为数字输入模式，且输入电压处于其安全工作区之内时：施密特触发器的输入始终是 I/O 电压。

11. 下拉输入（Input-pull-down）

下拉输入是一种GPIO配置模式，专门用于读取外部数字信号的状态。它的核心特点是：在芯片内部，通过一个电阻连接到地（GND/VSS），从而在引脚没有外部驱动时，为其提供一个默认的低电平。

它与上拉输入完全相反：

• 上拉输入：默认状态 = 高电平
• 下拉输入：默认状态 = 低电平

11.1 工作原理与电流路径

分两种情况：当外部为高电平时、当外部为低电平或悬空时。

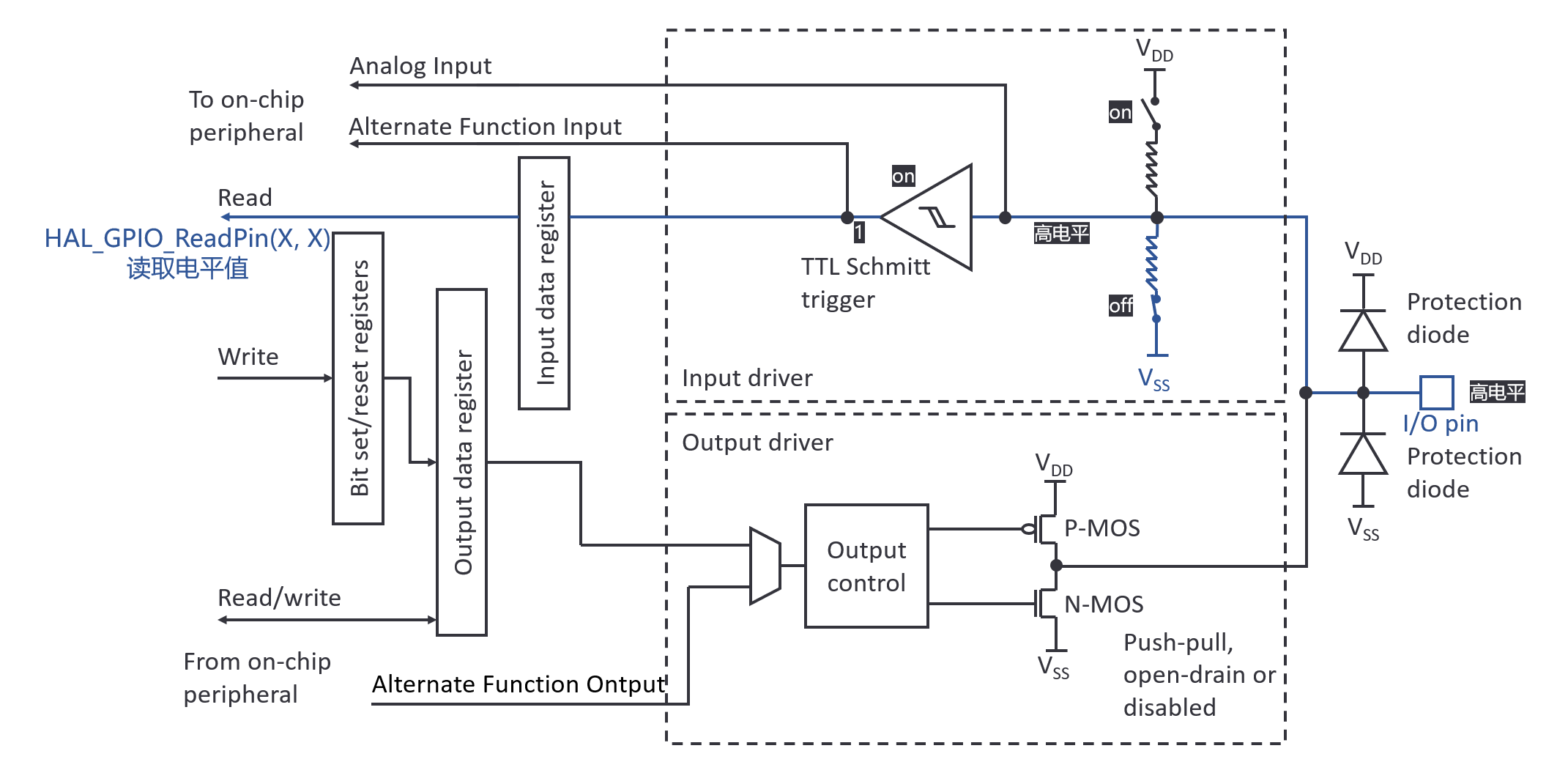

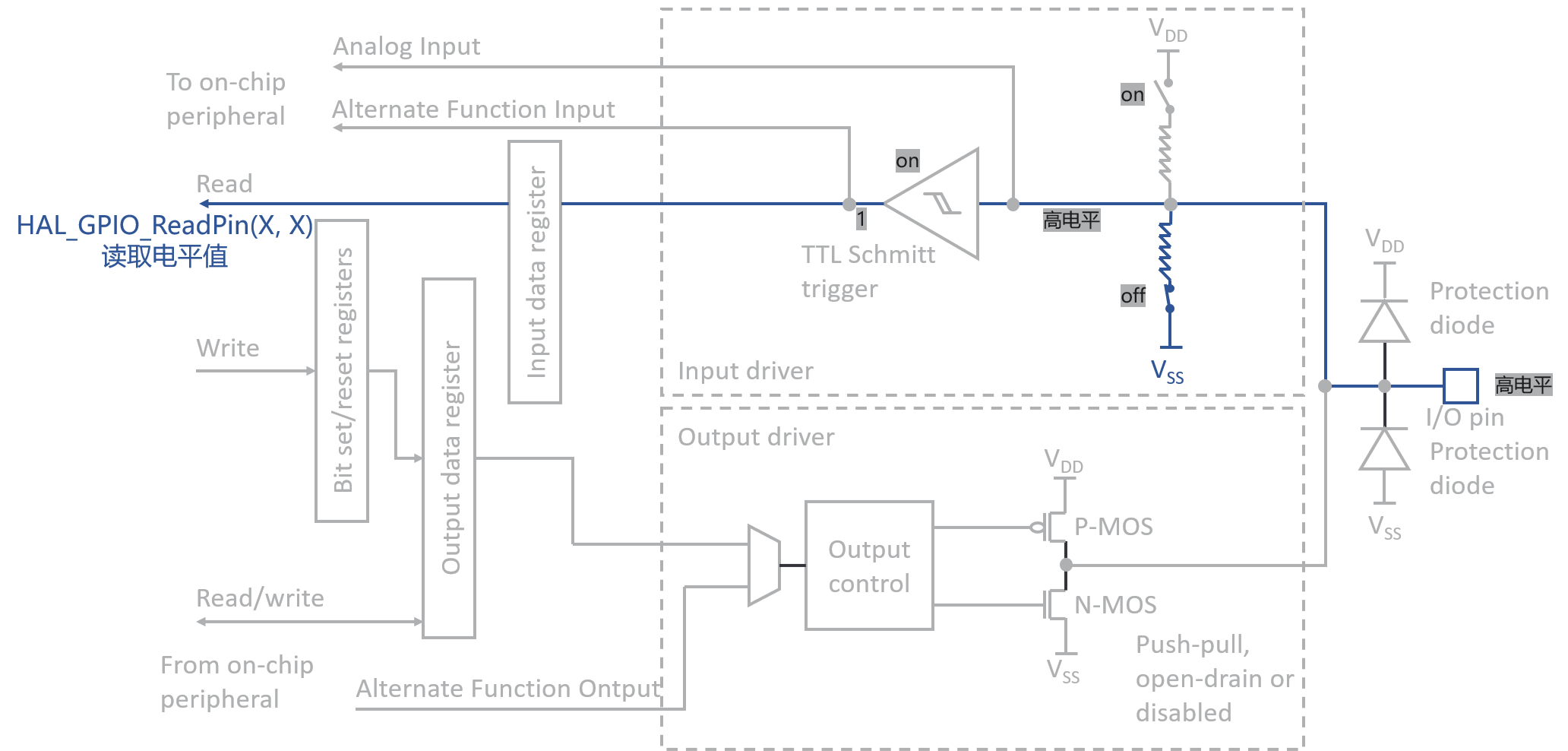

11.1.1 当外部为高电平时

• 内部状态：外部电路（如开关、传感器等）将引脚强制连接到高电平（如VCC）。
• 电流路径：此时会形成一个明确的电流路径：外部电源 → 引脚 → 内部下拉电阻 → GND。
• 引脚电压：由于外部是高阻抗的电压源，引脚电压被强行拉高到外部电源的电压（只要该电压高于施密特触发器的V_T+）。
• 施密特触发器：检测到输入电压高于其上門限电压（V_T+），因此输出一个数字逻辑 ‘1’ 给内部数据寄存器。
• 电流情况：此时有持续的电流从外部电源流出，经过引脚，再通过内部下拉电阻流入GND。这个电流被称为 “拉电流”。
• 读取操作：当CPU读取该引脚的“输入数据寄存器”时，会得到 ‘1’。

简单说：外部强力拉高，电流从外部“流经”引脚，“拉出”电流后通过内部电阻到GND，引脚被拉高，读到的就是1。

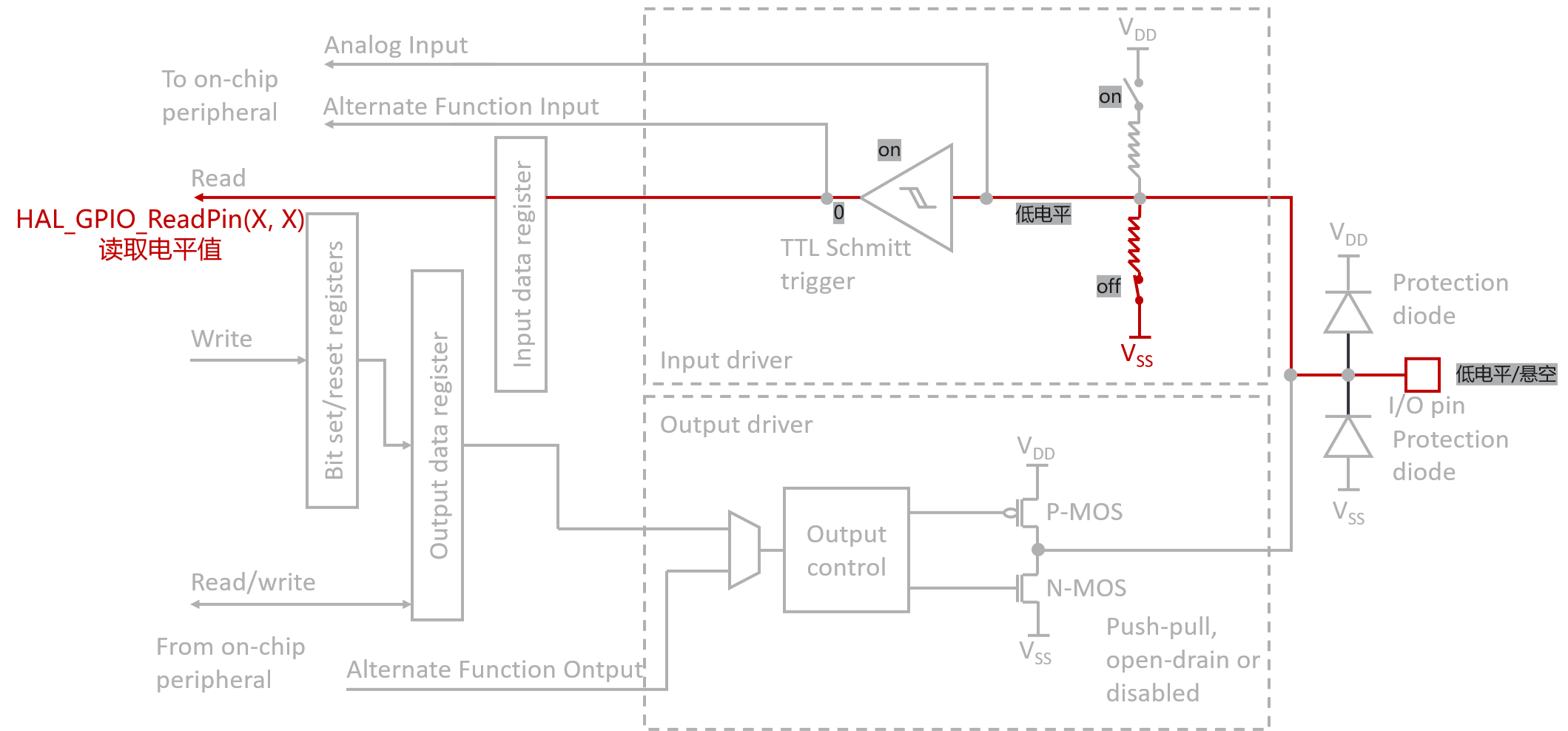

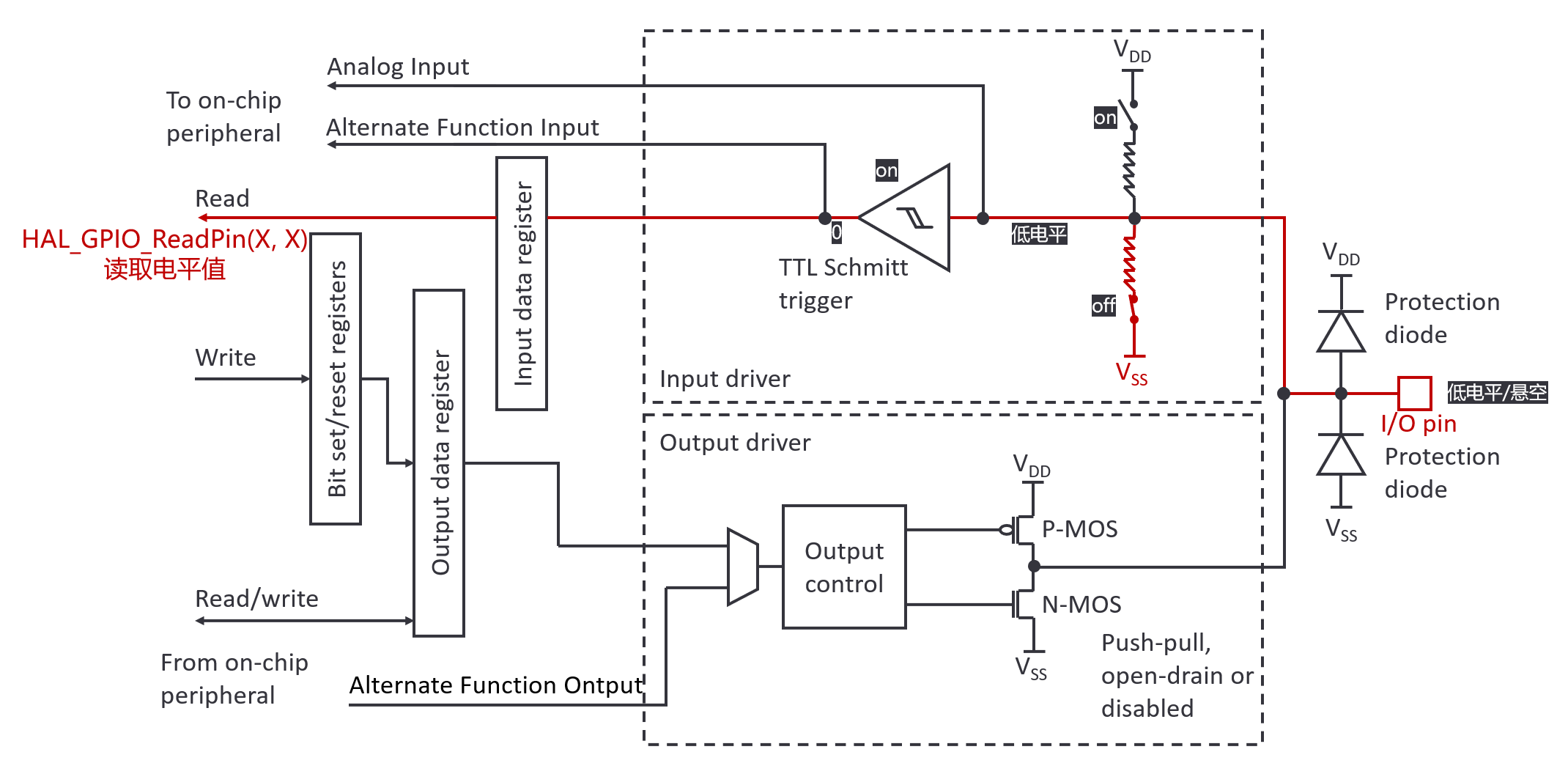

11.1.2 当外部为低电平或悬空时

• 内部状态：内部下拉电阻（例如40kΩ）连接到GND。由于外部没有强驱动，电流路径非常微弱。
• 引脚电压：下拉电阻将引脚电压拉至接近0V（GND）。
• 施密特触发器：检测到输入电压低于其下门限电压（V_T-），因此输出一个数字逻辑 ‘0’ 给内部数据寄存器。
• 电流情况：此时几乎没有电流流动。引脚处于高阻态，功耗极低。
• 读取操作：当CPU读取该引脚的“输入数据寄存器”时，会得到 ‘0’。

简单说：外部不干预，内部电阻把引脚“默认”拉低，读到的就是0。

11.2 重力开关

延续之前的比喻，您可以把下拉输入模式想象成一个带有重力的按钮：

• 内部下拉电阻 = 重力。它总是试图把按钮拉回到“闭合（低电平）”的位置。
• 引脚 = 按钮的触点。
• 读取逻辑‘0’ = 检测到按钮处于自然下垂的闭合状态（默认状态，重力起作用）。
• 读取逻辑‘1’ = 检测到按钮被提起（外部力量克服了重力，将触点断开并与高电平接通）。

如果没有这个重力（下拉电阻），当按钮未被提起时，触点的电平是悬空、不确定的。

11.3 为什么需要下拉输入？

1. 确定默认状态：确保在输入信号悬空时，微控制器能读取到一个稳定、已知的低电平逻辑状态。这对于低电平有效的使能信号、复位信号或检测开关闭合到VCC的场景至关重要。
2. 防止悬空引脚噪声：和上拉一样，提供一个确定的路径，防止引脚浮空引入噪声。
3. 特定应用场景：
   • 检测高电平触发事件：当您需要知道一个信号何时变为高电平时（如，一个开关将引脚连接到VCC）。
   • 与特定传感器接口：有些传感器的输出在空闲时为高阻态，需要下拉电阻来确保空闲时读到低电平。

12. 上拉输入与下拉输入的对比

特性	上拉输入	下拉输入
内部连接	电阻连接到 VDD	电阻连接到 GND
默认状态（悬空时）	高电平 (‘1’)	低电平 (‘0’)
外部驱动为高	读到 ‘1’，有灌电流	读到 ‘1’，有拉电流
外部驱动为低	读到 ‘0’，有灌电流	读到 ‘0’，有拉电流
典型应用	按键另一端接GND	按键另一端接VCC

下拉输入模式通过一个内部电阻提供了一个默认的低电平，是上拉输入的完美互补，为数字输入提供了另一种确定性的默认状态，同样是确保数字系统可靠性的关键配置。

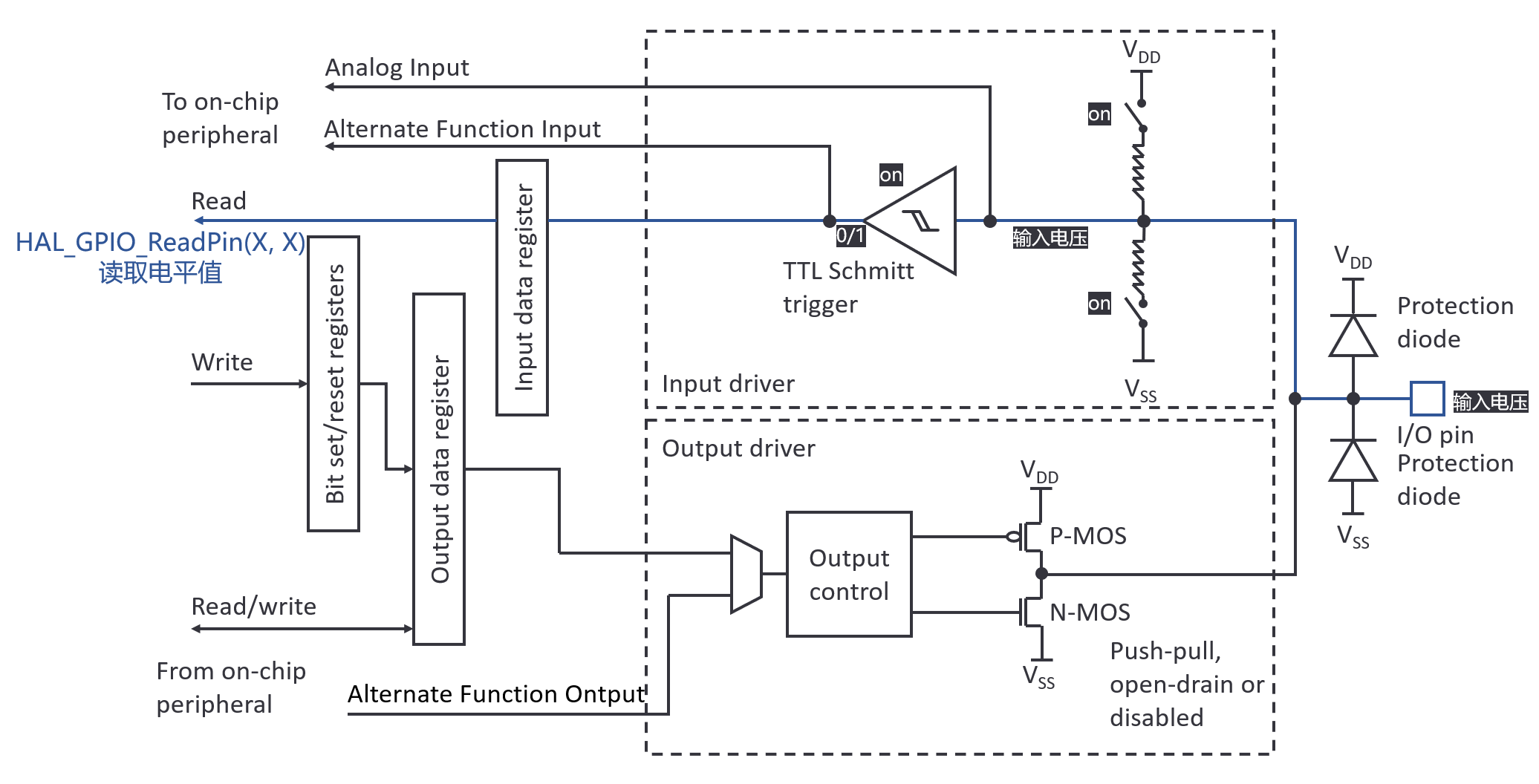

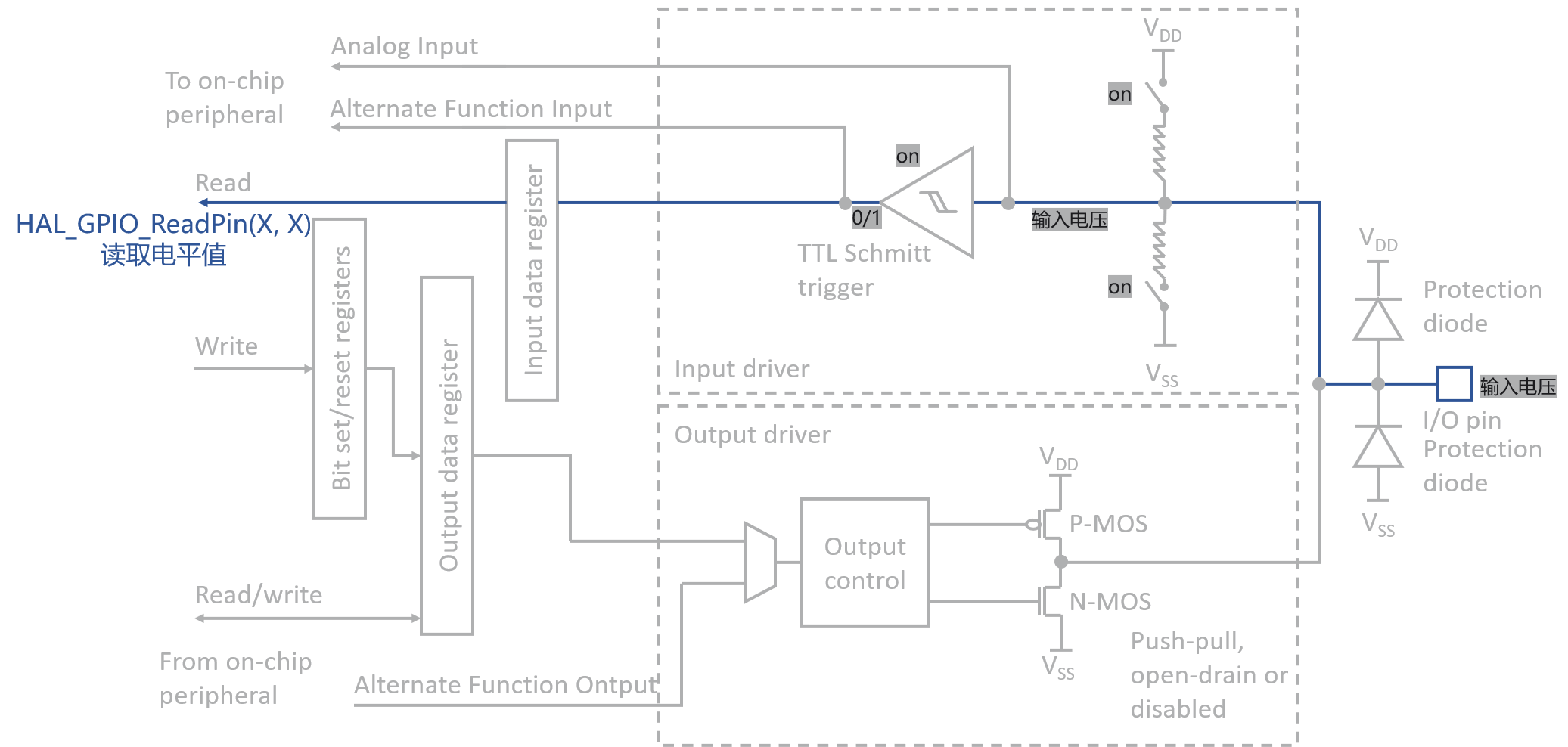

13. 浮空输入（Input floating）

浮空输入，也称为高阻输入，是一种GPIO配置模式。在此模式下，芯片内部既没有上拉电阻连接到VDD，也没有下拉电阻连接到GND。

引脚在电气上与任何确定的电压源都是断开的，完全依赖于外部电路来提供明确的电平信号。

13.1 工作原理：完全依赖外部

浮空输入可以看作是上拉/下拉输入模式的“空白”版本。

• 内部状态：引脚直接连接到施密特触发器的输入端，内部没有任何有源器件为其提供默认电平。
• 引脚电压：在没有外部驱动时，引脚处于高阻态，其电压是不确定的（悬浮的）。它极易受到周围电磁环境的干扰，电压值会漂浮不定。
• 读取操作：CPU读取“输入数据寄存器”时，得到的值就是这个不确定的、漂浮的电压经过施密特触发器判断后的结果，因此读到的值会在 0 和 1 之间随机跳动。

13.2 空载的天平

• 上拉输入：像一个向一侧倾斜的天平（默认倾向“1”）。
• 下拉输入：像一个向另一侧倾斜的天平（默认倾向“0”）。
• 浮空输入：像一个完全平衡、且没有负载的空天平。

这个空天平对任何微小的力量都极其敏感：

• 一阵微风（环境噪声）就可能让它向左或向右倾斜。
• 只有当你施加一个明确、稳定的外力（外部驱动信号），它才会稳定地指向一边。

13.3 为什么需要浮空输入？

既然它如此不稳定，为什么还要存在？因为它对于某些特定的、需要“纯粹”读取外部电压的场景是必需的。

1. 连接外部模拟信号（用于ADC） 这是最重要也是最常见的应用。当您需要将一个模拟电压（如来自温度传感器、麦克风、电位器的信号）输入到芯片内部的模数转换器（ADC） 时，必须将引脚配置为浮空输入。
   • 原因：任何内部的上拉或下拉电阻都会形成一个分压电路，严重干扰甚至改变您要测量的外部模拟电压的准确性，导致ADC读数完全错误。浮空输入确保了外部电压能被“原汁原味”地读取。

2. 连接外部驱动能力很强的数字信号 当外部信号源本身是推挽输出，且驱动能力很强（例如，另一个MCU的输出、专用的电平转换芯片、逻辑门芯片等），它可以提供稳定可靠的 0 或 1 电平时，使用浮空输入是完全可以的，并且可以节省一点点功耗（因为没有内部电阻在持续消耗电流）。

3. 通信协议中的双向数据线（特殊配置） 在某些情况下，一个引脚需要在输入和输出模式间快速切换。当它切换到输入模式时，通常会设置为浮空输入，以避免内部电阻影响总线的电平。

浮空输入模式将引脚的控制权完全交给了外部电路。它是在需要读取模拟信号或外部强驱动数字信号时的正确选择。在绝大多数纯数字输入的应用中（如按键检测），如果不使用浮空输入，必须在外部添加上拉或下拉电阻，否则系统将因为引脚悬空而工作不稳定。

浮空输入模式时，施密特触发器的输入电压就是I/O引脚上的电压，而且这是一种 “最直接、最未经处理” 的连接。

在数字电路设计中，一个黄金法则是：任何一个输入引脚都不能处于浮空状态，除非你明确知道自己在做什么（比如连接ADC）。 否则，必须通过内部或外部的上拉/下拉电阻为其提供一个确定的默认状态。

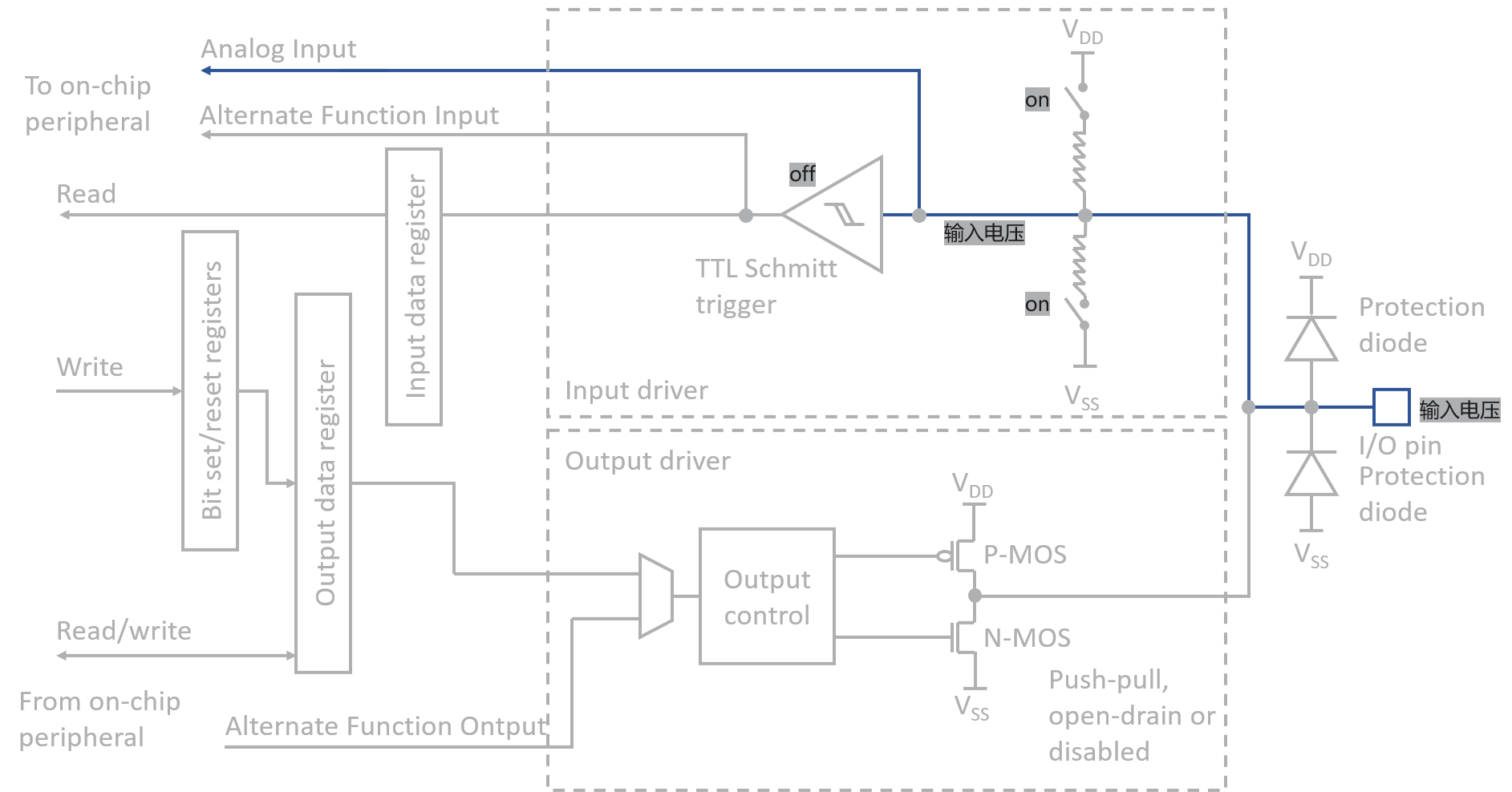

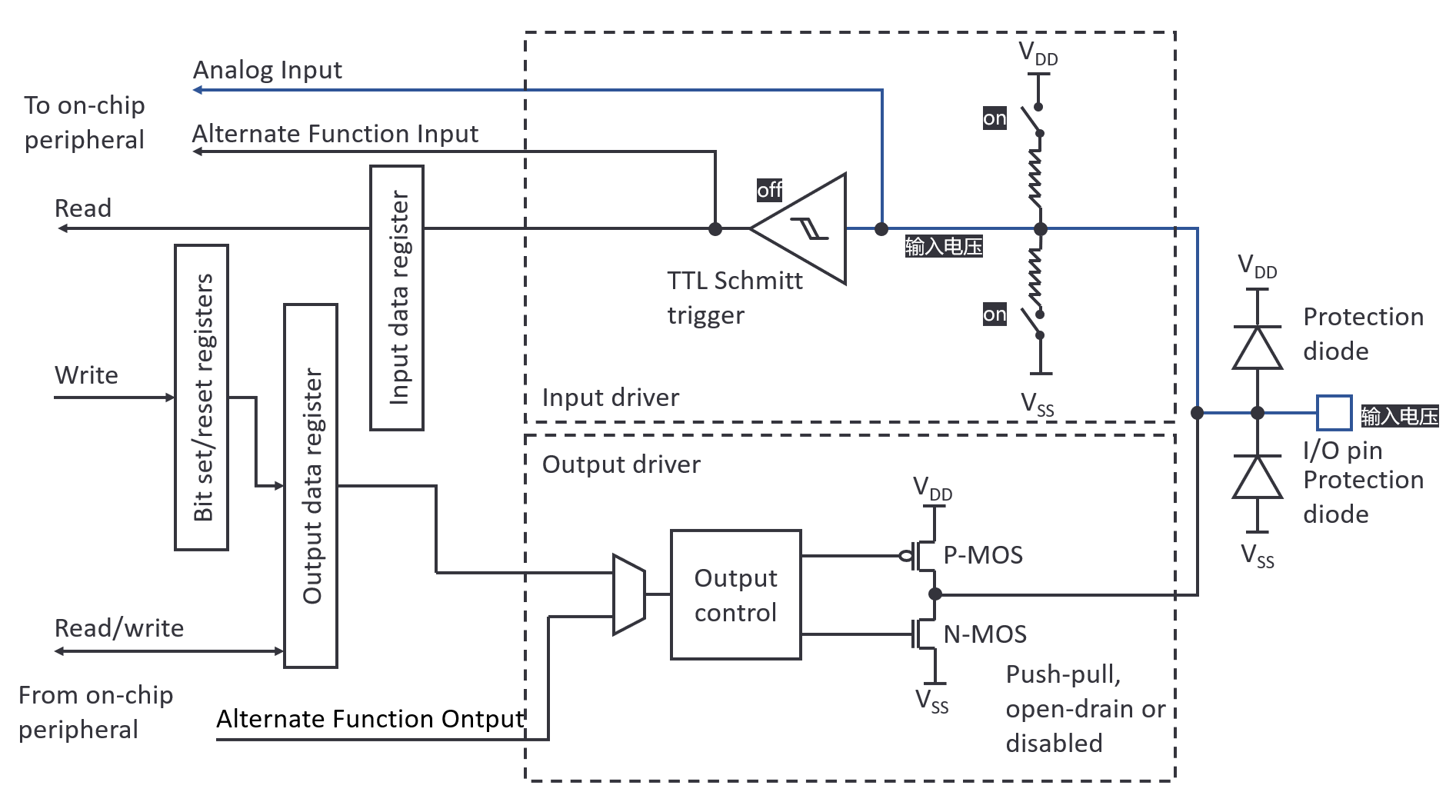

14. 模拟输入（Analog）

对应于最左侧的 “Analog Input” 路径，这条路径完全绕开了我们之前讨论的所有数字逻辑部分。

模拟输入 是一种GPIO配置模式，用于将引脚内部直接连接到芯片的模数转换器（ADC） 或其他模拟外设（如比较器）。在此模式下，引脚与所有数字电路部分完全断开，成为一个纯粹的模拟信号采样点。

在绝大多数微控制器的模拟输入模式下，内部的上拉和下拉电阻开关会被强制断开（禁用）。

它的核心目标是：尽可能准确地将外部真实的物理世界电压值（模拟信号）无损地传递给ADC。

14.1 工作原理

• 芯片内部通过一个物理开关，将引脚从数字输入路径（施密特触发器）上彻底断开。
• 引脚被直接切换到一个高阻抗、高精度的模拟采样电路，并连接到ADC的输入端。
• 结果：外部模拟电压信号可以“安静”地进入ADC，完全不受数字电路的噪声、阈值和逻辑判断的干扰。

这个模式下，CPU无法通过读取“输入数据寄存器”来得到一个数字的0或1，而是必须通过ADC外设来读取一个代表电压值的数字量（如0-4095）。

14.2 为什么需要模拟输入？

1. 保证采样精度：这是最主要的原因。数字电路（尤其是快速翻转的逻辑门）会产生高频开关噪声。如果模拟信号和数字信号在芯片内部靠得太近，这种噪声会耦合到模拟信号中，导致ADC的测量结果严重失真、跳动。断开连接是根本的解决方案。

2. 减少功耗和泄漏：断开与数字电路的连接，也断开了可能存在的泄漏电流路径，使得采样点的阻抗更高，对被测信号的影响更小。

3. 兼容模拟外设：除了ADC，引脚还可以被切换到芯片内部的模拟比较器、运算放大器等其他模拟外设的正/负输入端，这些都要求信号是纯净的模拟形式。

14.3 关键特性总结

特性	模拟输入
内部连接	直接连接到 ADC 或 模拟比较器
与数字电路关系	完全物理断开（禁用数字输入功能）
引脚状态	极高阻抗，纯粹的采样点
读取方式	必须通过 ADC 读取转换后的数字值，不能读取GPIO数据寄存器
核心应用	连接各类模拟传感器（温度、光照、压力、音频）、电位器、电池电压检测等

14.4 总结

模拟输入是MCU连接物理世界的桥梁。它通过牺牲所有的数字输入功能，换取了最高的信号采样保真度。当您需要测量一个连续的电压值（而不仅仅是判断高低电平）时，就必须将引脚配置为模拟输入模式。

15. REFERENCES

1. STM32 参考手册
2. 【STM32入门教程-2024】第5集 关于STM32 GPIO内部的那些事】
